你知说念寰宇上最小的“开关”在哪吗？

近日国产芯片甩出一张王牌：中国科学家得手研制出全球最小、最精密的晶体管！

它仅有1纳米，比咱们的DNA分子还要细。

在高端光刻机被死死卡脖子的今天，咱们究竟是如安在微不雅寰宇里完成这场极限“反杀”的？

让咱们一说念来望望吧。

烦躁的处事器与硅基的薄暮

敦厚说，咫尺的科技圈有点奇幻。

不论是能在屏幕里以伪乱真的Sora，照旧悬河泻水的ChatGPT，这些看着无比奢睿的AI巨兽，私下里全是个顶个的“电老虎”。

每次它们在云霄灵光一闪，本质寰宇里就有成吨的冷却水被烧开，发电厂的涡轮机都得随着荒诞打转。

这背后的根本原因，出在芯片底层的材料上。

几十年下来，东说念主类一直围着“硅”这个材料转圈圈。

把硅切开、打磨、雕饰，作念成越来越小的开关。

然而，物理规则是有极限的。

当这些开关松开到几纳米的时候，原子的规模就启动抵赖，本来应该老敦建壮待在通说念里的电子，学会了“穿墙术”——也即是物理学上让东说念主头疼的“量子隧穿”。

收尾即是，走电严重，发烧极其恐怖。

台积电和英特尔这些巨头，为了在硅基材料上再往前挤哪怕半个纳米，恨不得把每一张图纸都压榨干，干涉几百上千亿的资金。

但这就像是在一个千疮百孔的旧水管上束缚的打补丁，越修越发愤。

在这个节骨眼上，北京大学的彭练矛院士和邱朝阳究诘员团队，径直在实验室里扔出了一张底牌——他们根柢就不想在这个泥潭里陆续卷了，而是采取了一场当先材料学规模的“基因突变”。

困住AI巨兽的“玻璃罩”与“双城记”

要看懂北大此次的打破有多狠，得先明显咫尺的芯片到底病在那处。

传统的电脑和手机芯片，使命样式出奇像一座计算得格外拘束的城市。

城市里有两个王人备分开的区域：一个是稳妥算账的“狡计城”，一个是稳妥装数据的“存储城”。

哪怕是最通俗的一说念算术题，数据也得坐着大巴车，在这两座城市之间的高速公路上往还跑。

鄙俗聊个微信、看个网页还好，一朝碰上AI这种动不动就要微辞亿万级参数的硕大无朋，这条高速公路一霎就堵成了早岑岭的北京三环。

数据光是堵在路上糜费的时候和汽油（电能），就占了通盘这个词系统泰半的支拨。

这也即是业内天天念叨却又余勇可贾的“内存墙”。

何如破局？

科学家其实早就有个近乎齐备的构想，叫“铁电场效应晶体管（FeFET）”。

这玩意的想路出奇像咱们东说念主类的大脑神经突触，径直把狡计和存储的功能握合在一个细胞里。

数据就在原地惩处，连门都无须出，一步到位。

既然这样好，为什么你的手机里没用上？

因为传统的铁电晶体管有个娘胎里带出来的硬伤：它太难被叫醒了。

想让它记取或者抹除极少东西，米兰体育官网简略需要1.5伏的电压去推它。

这就好比你需要一把巨大的铁锤，材干砸开一扇精密仪器的门。

要知说念，咫尺手机里那些娇贵的逻辑电路，平日使命电压都在0.7伏以下。

把一个需要1.5伏材干干活的大老粗塞进0.7伏的细巧团队里，下场即是系统根本带不动，或者径直烽火。

这即是那扇几十年来死死挡在全东说念主类眼前的“千里重铁门”。

微不雅寰宇的“外科手术”：中国粹者的破局之刃

就在全寰宇都被这扇门挡得防不胜防时，北大团队摸出了一把极其极其微小的“手术刀”。

既然传统的门推不开，那就从头造一扇轻到不成想议的门。

{jz:field.toptypename/}

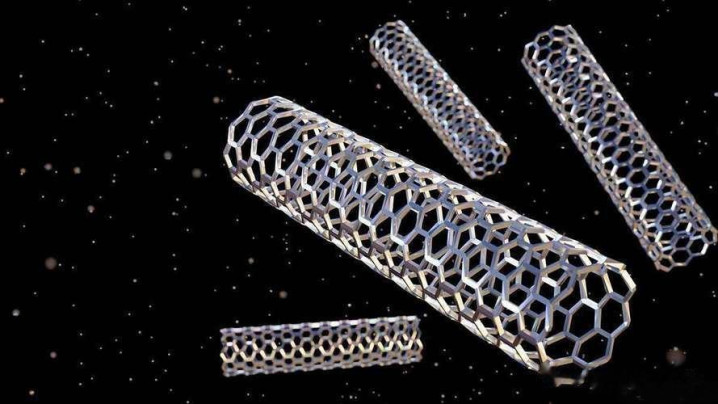

他们勇猛捣毁了老掉牙的硅，找来了一种叫“金属性单壁碳纳米管”的神奇材料，把它作念成了晶体管的中枢部件——栅极电极。

这个电极有多细？

1纳米。

光听数字可能没嗅觉。

你拔一根我方的头发下来望望，这根头发的直径简略是5万到10万纳米。

北大团队作念出的这个电极，比一根头发丝的五万分之一还要细。

连承载着东说念主类遗传密码的DNA分子都有2纳米宽，这个电极硬是作念到了DNA的一半大小。

这是真实在原子的症结里作念微雕。

为了合作这根极细的碳电极，他们还用上了二硫化钼作念调换桥梁，铺上了多层的铁电材料。

这就造成了一个前所未有的“碳铁同盟”结构。

遗迹就在这1纳米的规范上爆发了。

因为电极实在太小太横蛮，它就像一个物理学上的超等杠杆，把轻捷的电场一霎连合放大，狠狠扎进铁电层里。

原来那扇需要1.5伏大铁锤材干砸开的千里重铁门，咫尺只需轻轻一推——只是0.6伏的超低电压，澳门新浦京游戏下载就能让它一霎苏醒并完成使命。

0.6伏！

这个数字径直把铁电晶体管拉进了当代主流芯片的舒坦圈。

更夸张的在背面。

因为门变轻了，排闼需要的力气小了，它的能耗径直暴跌到了0.45飞焦/微米。

这比国际上已知的最佳水平，硬生生压低了整整一个数目级（也即是十分之一）。

同期，它的反馈速率快得惊东说念主，1.6纳秒就能给出复书。

这不是在原有的破车上换个轮胎，这是径直造了个反重力引擎。

科技暗林中的“降维打击”

跳出实验室的数据，算作始终在科技圈摸爬滚打的东说念主，我看到这个新闻时的第一反馈是：兴奋！

这几年，惟有一提到芯片，绝大遍及东说念主的神经都是紧绷的。

极紫外光刻机（EUV）进不来，先进制程被卡死，咱们就像是被困在一条别东说念主修好的铁轨上，前边是堵墙，背面是追兵。

按照西方定好的游戏章程，你要造高端芯片，就必须花十几亿买他们的机器，用他们的工艺。

但北大这项收尾的最大兴奋之处，在于它径直掀了桌子。

既然硅基微缩这条路越走越窄，光刻机的路又被土匪设了卡，那咱们干脆换个赛说念。

你们在硅的泥潭里拚命雕饰，咱们在碳基和二维材料的郊外上别辟门户。

碳纳米管加铁电材料的这套组合拳，自己对那种变态级的极紫外光刻精度依赖度相对较低，它更多拼的是材料学底蕴和全新的器件结构瞎想。

在这个1纳米以下的无东说念主区里，短沟说念效应（也即是前边说的走电问题）被这种新结构齐备免疫。

在“存算一体”的AI芯片终极赛说念上，我国粹者不仅莫得跟在别东说念主屁股背面吃灰，反而一骑绝尘，拿到了极其珍重的领航罗盘。

这意味着，改日这种颠覆性芯片何如造、规范何如定、专利费何如收，我国手里握真实打实的硬牌。

澄莹的狂欢：当先“归天之谷”的硬核长征

看到这儿，确定有急性子的一又友要问：那是不是下个月咱们就能用上不发烫、充一次电管一个月的国产神机了？

是不是就能径直干翻那些外洋大厂了？

算作科普博主，我得按住各人慷慨的手。

科研不是写爽文，从实验室里的惊艳一击，到活水线上的亿万颗芯片，中间横跨着一条极其懆急的“归天之谷”。

咱们得不务空名大地对工程上的地狱级难度。

在显微镜下手搓出一个1纳米的齐备碳纳米管是一趟事，要在像披萨饼那么大的晶圆上，整整王人王人、涓滴不差地种下几十亿、上百亿根这样的碳纳米管，那完全是另一趟事。

碳纳米管的纯度何真实现？

何如保证良品率不是万分之一而是百分之九十九？

二维半导体材料何如齐备贴合以前？

这些都是能把顶尖工程师逼疯的艰苦。

莫得任何一种颠覆性时候是敲锣打饱读一蹴而就的。

半导体产业的铁律历来是：基础科学的观测兵先开枪探明地点，庞大的工程队列随后进行长达数年的冲锋。

北大的学者们一经齐备完成了观测兵的任务，在昏黑中打下了一颗谛视的照明弹。

接下来的奋发棒，将交到我国庞大而顽强的半导体产业链手里。

静水流深，大国重器下的微不雅星辰

回望这段经由，其实挺让东说念主感触的。

真实的反击，不时不是在敌东说念主设定的广场上跟东说念主家拼刺刀，而是在别东说念主看不见的微不雅维度里，悄然重塑通盘这个词寰宇的章程。

一根1纳米的碳管，几张薄如蝉翼的二维薄膜，在这个远小于人命基本单位的规范上，凝结着我国半导体科研东说念主十几年如一日坐穿冷板凳的孤勇与倔强。

莫得这种底层的、以至是败兴的物理极限打破，就莫得改日数字经济的狂飙突进，也就莫得国防安全和万物互联的坚实底座。

硅基时期的旧王座正在缓缓生锈，而属于新材料的星辰大海，正从这1纳米的极限原点，轰然起航。

咱们不妨多给点耐性，这出好戏，才刚刚拉开大幕。

参考府上：科技日报——打破1纳米！下一代AI芯片基础时候得回要道施展
